MAG 45/135
MAG-S 45/135

mag45135mag-s45135

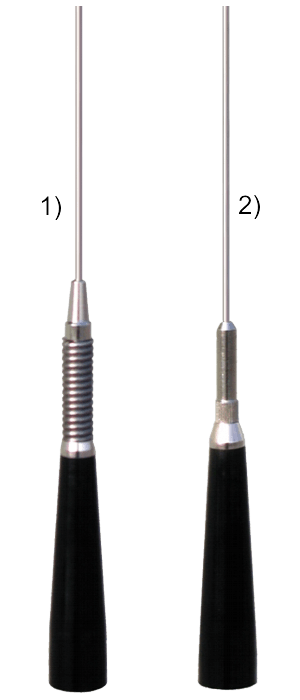

1) MAG-S 45/135
2) MAG 45/135

Product Number:
P/N: 2431705.05 MAG-S 45/135
P/N: 2430505.05 MAG 45/135
Electrical Data:
Type: 1/4 λ base loaded for 45…60 MHz band
5/8 λ for 135…175 MHz band
Radiation: Omnidirectional
Polarization: Linear vertical
Frequency range:
MAG-S 45/135:
45.5…60MHz & 135…175 MHz Tunable
MAG 45/135:
45…60MHz & 135…175 MHz Tunable
Systems: 6m-HAM, 2m-HAM, VHF Marine Band, ORBCOMM M2M, AIS-162MHz, ISM-169MHz
Gain: 0 dB ref. to a λ/4 whip for 45…60 MHz
2 dB ref. to a λ/4 whip for 135…175 MHz
Max Power: 100 Watts (CW) continuous
Grounding protection: DC-Ground
Connector: UHF-female (SO-239)
Bandwidth @ SWR ≤1.5 ≥ 2.2 MHz @ 45 MHz
≥ 3.5 MHz @ 135 MHz
Mechanical Data:
Materials: Chromed brass, Stainless Steel 17/7 PH, Nylon
Height (approx): 1460 mm / 4.79 ft
Weight (approx):
MAG-S 45/135:
170 gr / 0.37 lb
MAG 45/135:
200 gr / 0.44 lb
Mounting type: On-Connector
Suitable Accessories:
Magnetic Mount: PM 125 PL (P/N:2502602.05)
Magnetic Mount: MAG 145 PL (P/N:2502702.05)
