GP- LB series
Wide-Band, High Power Handling Capability
Product Number:
P/N: 2105601.00 |
GP 66-78 LB-U
|
P/N: 2105601.00/N |
GP 66-78 LB-N
|
P/N: 2105701.00 |
GP 76-88 LB-U
|
P/N: 2105701.00/N |
GP 76-88 LB-N
|
P/N: 2105801.00 |
GP 87-108 LB-U
|
P/N: 2105801.00/N |
GP 87-108 LB-N
|
P/N: 2101901.00 |
GP 108-136 LB-U
|
P/N: 2101901.00/N |
GP 108-136 LB-N
|
P/N: 2102001.00 |
GP 160 LB-U
|
P/N: 2102001.00/N |
GP 160 LB-N
|
Electrical Data:
Type: |
1/4 λ ground plane |
Radiation: |
Omnidirectional |
Polarization: |
Linear vertical |
Frequency range: |
- GP 66-78 LB-U:
- 66-78 MHz No tuning required
- GP 66-78 LB-N:
- 66-78 MHz No tuning required
- GP 76-88 LB-U:
- 76-88 MHz No tuning required
- GP 76-88 LB-N:
- 76-88 MHz No tuning required
- GP 87-108 LB-U:
- 87-108 MHz No tuning required (@ SWR ≤ 2.5)
- GP 87-108 LB-N:
- 87-108 MHz No tuning required (@ SWR ≤ 2.5)
- GP 108-136 LB-U:
- 108-136 MHz No tuning required
- GP 108-136 LB-N:
- 108-136 MHz No tuning required
- GP 160 LB-U:
- 145-175 MHz No tuning required
- GP 160 LB-N:
- 145-175 MHz No tuning required
|
Systems: |
2m-HAM, VHF Airband, VHF Marine Band, VHF Low-band (66-88MHz), ORBCOMM M2M |
Gain: |
0 dBd – 2.15 dBi |
Max Power: |
1000 W (CW) |
Grounding protection: |
DC-Ground |

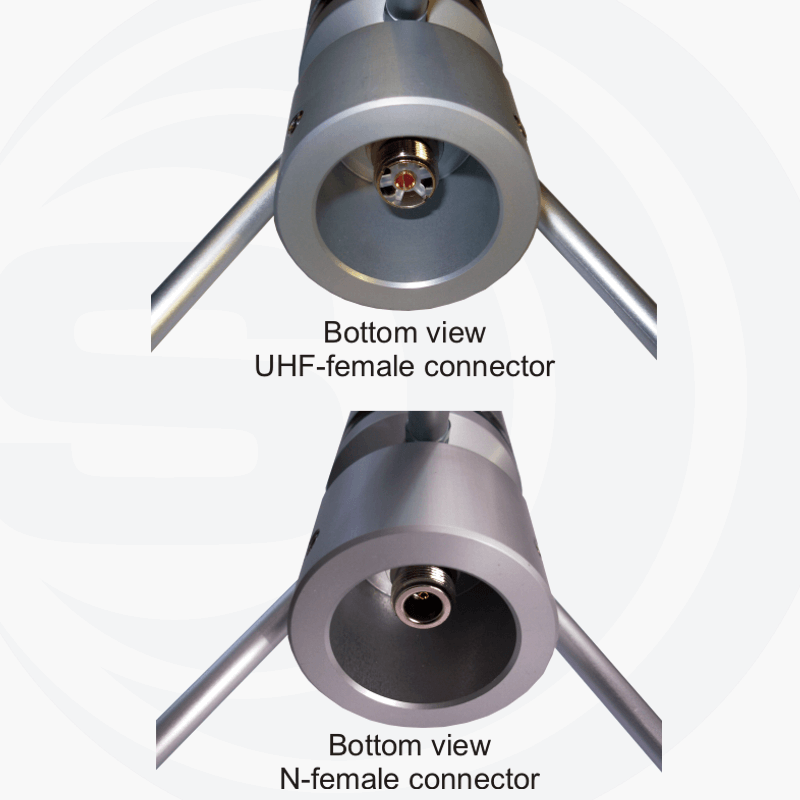

Connector: |
- GP 66-78 LB-U:
- UHF-female (SO-239)
- GP 66-78 LB-N:
- N-female
- GP 76-88 LB-U:
- UHF-female (SO-239)
- GP 76-88 LB-N:
- N-female
- GP 87-108 LB-U:
- UHF-female (SO-239)
- GP 87-108 LB-N:
- N-female
- GP 108-136 LB-U:
- UHF-female (SO-239)
- GP 108-136 LB-N:
- N-male
- GP 160 LB-U:
- UHF-female (SO-239)
- GP 160 LB-N:
- N-female
|
Mechanical Data:
Materials: |
Anodized Aluminium, Stainless steel, Nylon |
Height (approx): |
- GP 66-78 LB-U:
- 1640 mm / 5.38 ft
- GP 66-78 LB-N:
- 1640 mm / 5.38 ft
- GP 76-88 LB-U:
- 1400 mm / 4.59 ft
- GP 76-88 LB-N:
- 1400 mm / 4.59 ft
- GP 87-108 LB-U:
- 1190 mm / 3.9 ft
- GP 87-108 LB-N:
- 1190 mm / 3.9 ft
- GP 108-136 LB-U:
- 890 mm / 2.92 ft
- GP 108-136 LB-N:
- 890 mm / 2.92 ft
- GP 160 LB-U:
- 700 mm / 2.3 ft
- GP 160 LB-N:
- 700 mm / 2.3 ft
|
Weight (approx): |
- GP 66-78 LB-U:
- 1930 gr / 4.25 lb
- GP 66-78 LB-N:
- 1930 gr / 4.25 lb
- GP 76-88 LB-U:
- 1710 gr / 3.77 lb
- GP 76-88 LB-N:
- 1710 gr / 3.77 lb
- GP 87-108 LB-U:
- 1500 gr / 3.31 lb
- GP 87-108 LB-N:
- 1500 gr / 3.31 lb
- GP 108-136 LB-U:
- 1130 gr / 2.49 lb
- GP 108-136 LB-N:
- 1130 gr / 2.49 lb
- GP 160 LB-U:
- 950 gr / 2.09 lb
- GP 160 LB-N:
- 950 gr / 2.09 lb
|
Mounting type: |
On-Mast |
